廣東工業大學團隊開發鎳納米顆粒修飾石墨烯/銅復合散熱材料

半導體芯片的功率密度在過去幾十年顯著提升，這對兼具高導熱和高溫可靠性的新型熱管理材料提出了更高的要求。鑒于銅納米顆粒優異的燒結性能和石墨烯的高導熱特性，石墨烯/銅復合材料已成為電子器件熱管理研究的重要方向。然而，石墨烯缺乏能與金屬納米顆粒形成化學鍵的官能團，這限制了石墨烯-銅界面的熱傳遞效率，因此亟需開發一種增強石墨烯/金屬復合材料界面鍵合強度的方法。

廣東工業大學省部共建精密電子制造技術與裝備國家重點實驗室楊冠南、黃光漢團隊開發了一種增強石墨烯與銅界面結合的改性工藝。首先通過氧等離子體處理石墨烯（OPTG），然后采用熱還原法在OPTG上生長平均尺寸為72.8 nm、數量密度為70顆/μm²的Ni納米顆粒，Ni-OPTG，Ni納米顆粒在OPTG上的鍵合過程如圖1所示。將Ni-OPTG與銅顆粒混合后，證實鎳納米顆粒既能與OPTG形成化學鍵，又能與銅燒結結合，成為兩者間的橋梁。僅添加質量分?jǐn)?shù)為0.1%的Ni-OPTG后，燒結Ni-OPTG/Cu復合材料的熱導率達到216.2 W/(m·K)，剪切強度達56.26 MPa，分別比純納米銅燒結體提升105.3%和87.3%，納米Cu、OPTG/Cu和Ni-OPTG/Cu燒結接頭的性能如圖2所示。這種Ni-OPTG/Cu復合材料在大功率電子芯片和器件的封裝中具有應用潛力。

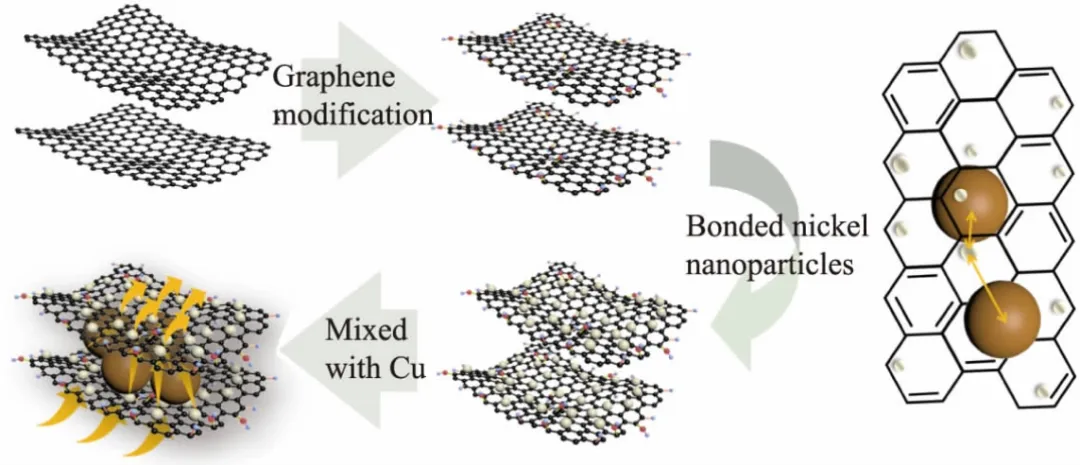

圖1  Ni納米顆粒在OPTG上的鍵合過程

氧等離子體處理石墨烯后，在石墨烯表面接枝了C=O/C—O—C等含氧官能團，創造了高密度鍵合位點；通過熱還原法在OPTG表面生長出高密度Ni納米顆粒，Ni與C形成了C—O—Ni化學鍵，在255 ℃、5 MPa下燒結30 min實現石墨烯與銅的冶金結合。Ni納米顆粒作為石墨烯-Cu界面的橋梁，打通了聲子傳輸通道。通過優化Ni負載量（質量分?jǐn)?shù)為4.5%）及Ni-OPTG添加量（質量分?jǐn)?shù)為0.1%），復合材料的性能實現大幅提升。

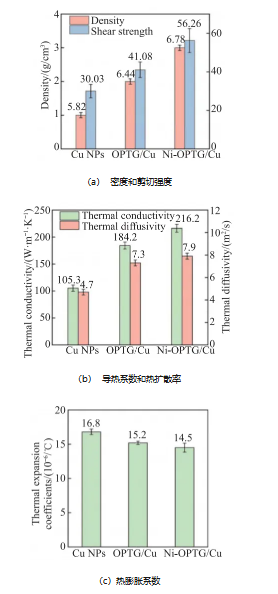

圖2  納米Cu、OPTG/Cu和Ni-OPTG/Cu燒結接頭的性能

研究團隊未來將聚焦于驗證鎳修飾石墨烯（Ni-OPTG）與其他金屬（如銀基焊料）的兼容性，探索其在銀納米顆粒燒結體或低熔點合金中的應用，研究熱循環（-55~300 ℃）下界面化學鍵（C—O—Ni）的穩定性，積極推動其在大功率電子芯片和器件封裝中的應用進程。
