磁芯的使用原則

1 磁環越長越好

2 孔徑和所穿過的電纜結合越緊密越好。

3 低頻端騷擾時，建議線纜繞 2~3 匝，高頻端騷擾時，不能繞匝（因?yàn)榉植茧娙莸拇嬖谶x用長一點的磁環。

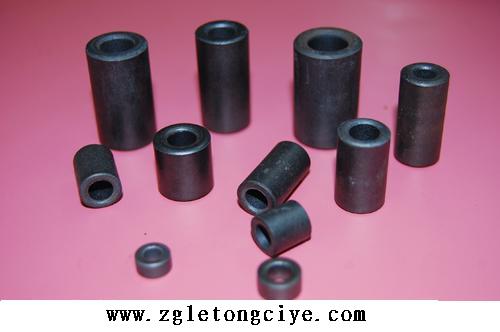

平時在電子設備的電源線或信號線一端或者兩端看到磁環就是共模扼流圈。共模扼流圈能夠?qū)�共模干擾電流形成較大的阻抗，而對差模信號沒有影響（工作信號為差模信號）因此使用簡單而不用考慮信號失真問題。并且共模扼流圈不需要接地，可以直接加到電纜上。

磁環的匝數選擇 將整束電纜穿過一個鐵氧體磁環就構成了一個共模扼流圈，根據需要，也可以將電纜在磁環上面繞幾匝。匝數越多，對頻率較低的干擾抑制效果越好，而對頻率較高的噪聲抑制作用較弱。實際工程中，要根據干擾電流的頻率特點來調整磁環的匝數。通常當干擾信號的頻帶較寬時，可在電纜上套兩個磁環，每個磁環繞不同的匝數，這樣可以同時抑制高頻干擾和低頻干擾。從共模扼流圈作用的機理上看，其阻抗越大，對干擾抑制效果越明顯。而共模扼流圈的阻抗來自共模電感 Lcm=jwLcm 從公式中不難看出，對于一定頻率的噪聲，磁環的電感越大越好。但實際情況并非如此，因?yàn)閷?shí)際的磁環上還有寄生電容，存在方式是與電感并聯。當遇到高頻干擾信號時，電容的容抗較小，將磁環的電感短路，從而使共模扼流圈失去作用。

根據干擾信號的頻率特點可以選用鎳鋅鐵氧體或錳鋅鐵氧體，前者的高頻特性優于后者。錳鋅鐵氧體的磁導率在幾千 --- 上萬，而鎳鋅鐵氧體為幾百 --- 上千。鐵氧體的磁導率越高，其低頻時的阻抗越大，高頻時的阻抗越小。所以，抑制高頻干擾時，宜選用鎳鋅鐵氧體；反之則用錳鋅鐵氧體。或在同一束電纜上同時套上錳鋅和鎳鋅鐵氧體，這樣可以抑制的干擾頻段較寬。磁環的內外徑差值越大，縱向高度越大，其阻抗也就越大，但磁環內徑一定要緊包電纜，防止漏磁。磁環的裝置位置應該盡量靠近干擾源，即應緊靠電纜的進出口我平時在電子設備的電源線或信號線一端或者兩端看到磁環就是共模扼流圈。共模扼流圈能夠?qū)�共模干擾電流形成較大的阻抗，而對差模信號沒有影響（工作信號為差模信號）因此使用簡單而不用考慮信號失真問題。并且共模扼流圈不需要接地，可以直接加到電纜上。
