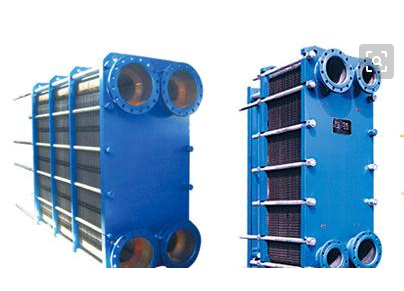

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼�？紤]到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。





豪特板式換熱器的主要規格：
HU、HN、HS、HM 系列
連接尺寸: DN32－DN500
設計*大流量: 4500m3/h
*大熱負荷: 60MW
對數平均溫差: 0.5~1.0℃
板片厚度： 0.4、0.5、0.6、0.7mm
*大設計壓力: 3.5MPa
應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等
膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON
板片材料: 不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬

產品型號 接管口徑（mm） 組裝片數 高度（mm） 寬度（mm） 縱向孔距（mm） 橫向孔距（mm） 單片換熱面積（㎡） *大流量（m3/h）
HM3 32 10-100 470 180 357 60 0.03 15
HU05 50 10-160 800 335 575 142 0.12 45
HM6 50 12-280 920 320 640 140 0.15 45
HM6M 50 12-200 920 320 640 140 0.13 45
HU10L1 100 12-260 1165 510 720 235 0.28 170
HU10L2 100 12-240 1490 510 1045 235 0.45 170
HN10M 100 12-320 1950 500 1444 225 0.6 170
HM10M 100 12-180 1069 470 719 223 0.25 170
HU15L1 150 12-260 1552 620 1019 285 0.5 380
HU15L2 150 12-200 1989 620 1448 285 0.75 380
HN15L1 150 12-280 1552 620 1019 285 0.5 380
HN15L2 150 12-280 1989 620 1448 285 0.75 380
HS20 200 12-260 1320 750 697 347 0.3 680
HU20 200 12-280 2177 830 1466 412 1.0 680
HN20 200 12-410 2210 765 1532 342 1.0 680
HS25 250 12-400 1501 900 814 420 0.45 1060
HU25L1 250 12-420 2292 890 1476 439 1.2 1060
HU25L2 250 12-380 2755 890 1939 439 1.5 1060
HN25L1 250 12-420 2484 890 1668 428 1.2 1060
HN25L2 250 12-380 2766 890 1950 428 1.5 1060
HMX25M 250 12-390 2744 927 1939 439 1.55 1060
HMX25B 250 12-450 2744 927 1939 439 1.6 1060
HN30L1 300 12-800 2024 1010 1134 490 0.8 1600
HN30L2 300 12-800 2570 1010 1620 490 1.35 1600
HN30L3 300 12-800 3089 1030 2106 490 1.8 1600
HN35L1 350 12-800 2128 1170 1082 565 0.8 2100
HN35L2 350 12-800 2472 1170 1426 565 1.2 2100
HN35L3 350 12-800 2816 1170 1770 565 1.6 2100
HN40L1 400 12-800 2329 1373 1268 738 1.25 2800
HN40L2 400 12-800 2829 1373 1768 738 2.00 2800
HN40L3 400 12-800 3249 1373 2188 738 2.6 2800
HN45L1 450 12-800 2469 1373 1344 684 1.35 3500
HN45L2 450 12-800 2929 1373 1804 684 2.00 3500
HN45L3 450 12-800 3389 1373 2264 684 2.7 3500
說明：以上數據僅供參考，具體數據指標以實際產品圖紙為準。


板片材質和用途介紹：

材質 應用
不銹鋼SUS304 SUS316L　　 凈水、河川水、食物油、礦物油
工業純鈦及鈦鈀合金Ti tanium and Pal ladium　　 海水、鹽水、鹽化物
哈氏合金Hadtelloy Alloy　 濃硫酸、鹽酸、磷酸
鎳Nickel　 高溫高濃度苛性鈉


密封墊片材質和使用工況介紹：

材質 應用 工作溫度
丁腈橡膠NBR 水、海水、礦物油、鹽水 -15—130℃
高溫橡膠BNBR 高溫礦物油、高溫水 15—140℃
三元乙丙EPDM 熱水、水蒸氣、酸、堿 -25—150℃
氟橡膠 Viton／Fluorine Rubber 強酸、強堿、礦物油、潤滑脂和燃油等 5—200℃
氯丁橡膠NEOPRENE 酸、堿、礦物油、低分子量脂烴 35—130℃
硅橡膠Silicon Rubber 高溫和某些腐蝕性介質 65—200℃


板式換熱器的技術優勢和設計理念：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在極低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。




應用領域：


(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。

(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保*佳性能。

(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。

(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。

(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。
