工作原理:

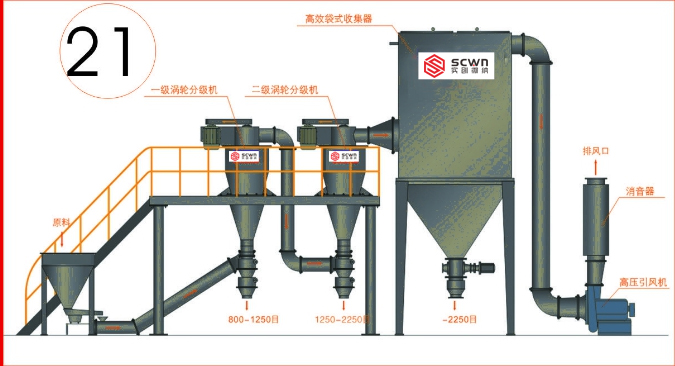

氣流分級機主要由加料控制系統、分級機主機（1-4個）、高效旋風收集器、脈沖袋式除塵器、高壓引風機及電器控制系統等組成。

1、加料控制系統:加料控制系統由星型加料機或振動加料機結合并收集變頻控制儀、加料倉等組成，通過調節加料儀輸出頻率/電流高低來實現對進料的連續勻速控制。

2、分級機主機:分級機主機主要由電機、分級輪、筒體等組成，通過調節分級輪的轉速并配合以合理的二次進風來實現對物料的有效分級。

3、分級機葉輪通過變頻器調整，并設計了失壓保護、過電流保護、料位控制、運行狀態監視及報警系統等保護措施。

4、旋風收集器:該設備是分級產品中的一級收集系統，含塵氣流進入旋風收集器后，由于離心力的作用，粉料沿筒壁下滑，在內錐筒尾部被分離并凈化。凈化后的氣體及少量微粉經過旋風中心管排出。

5、脈沖袋式除塵器:該設備由袋式收集裝置、脈沖清灰裝置和氣動控制裝置等組成，收集系統由我公司的進口腹膜濾袋。

性能優勢及特點：

1、 根據粒度大小、形狀、密度不同進行離心分級，不水分、不水洗、完全干法，可獲得粒度分布更窄，無污染的微粉；

2、高效分級、消除磨損技術、可靠密封、無泄漏技術、大顆粒控制技術、細粉提取技術，完整、穩定流場的設計技術、恒定氣固濃度比設計技術，調控某一牌號產品產率的技術；

3、磨損小：可以高純、超窄地加工超微粉體，避免了臥式分級機的磨損。在相同材質下，設備易損件適用壽命是普通分級機的5倍以上；

4、分級精度高：穩定、完整的分級流場以及特殊的密封措施，可靠地防止了粗顆粒的泄漏，立式渦輪分級機內循環，保證了合格的產品粒度；

5、全負壓作業，無粉塵污染，設備不需要做地坑基礎，方便檢修和維護。可根據用戶需求選配實現在線檢測，并實現全程自動無人生產作業。
